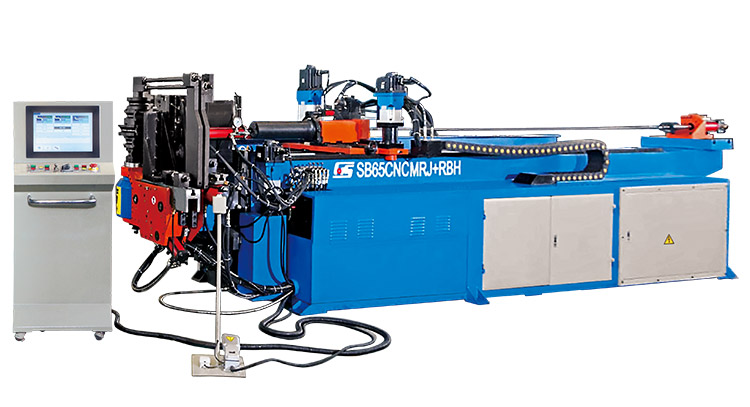

SB-65CNCMREJ+RBH三維數控彎管機

多軸多層模數控伺服控制，實現多個彎頭的三維立體高品質彎曲，加工速度快，精度高，一致性好；多軸數控伺服軸實現多彎頭的三維立體管件高速、高精度、高自動化的連續自動彎曲加工，快速、精準、穩定；設備具有運行監視、計時、計數、緊急停止功能；程序具有故障報警、故障提示、故障診斷功能，維修方便，并有斷電記憶，回彈補償?shù)裙δ堋?br />

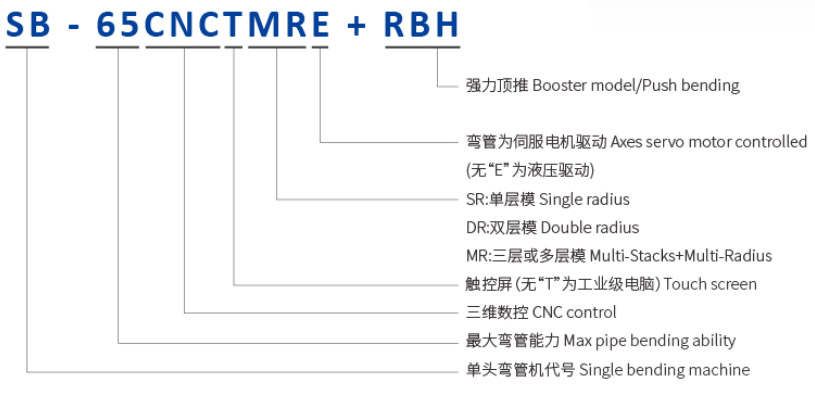

型號說明

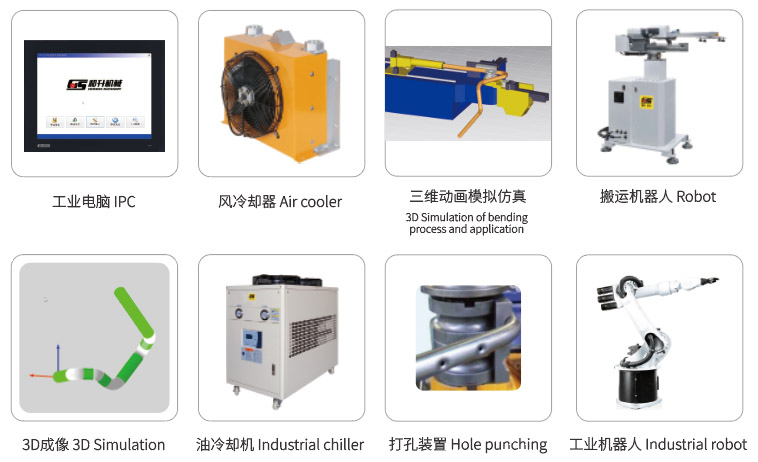

選配件

技術參數

CNC型全自動數控彎管機			18CNC	25CNC	38CNC	50CNC	65CNC	75CNC	89CNC	100CNC	120CNC	150CNC	168CNC
彎管能力	管子尺寸	外徑×壁厚	￠18 ×2.0	￠25.4 ×3.0	￠38 ×3.0	￠50.8 ×3.0	￠65 ×3.0	￠75 ×4.0	￠89 ×4.0	￠100 ×5.5	￠120 ×6.5	￠150 ×8	￠168 ×10
最大彎曲半徑		mm	70	100	150	220	250	275	300	400	500	600	700
通芯有效距離		mm	1800	1800	3000	3000	3800	3800	3800	4400	5000	5500	6500
運作速度	送料	mm /s	200-1000	200-1000	250-900	250-900	200-700	200-700	200-700	200-650	150-600	300	200
	旋轉	度/秒°/s	40-280	36-250	30-210	30-200	25-180	25-180	20-150	25-120	25-120	40	20
	彎曲	度/秒°/s	40-250	36-200	30-110	30-100	20-35	20-35	15-32	20-30	20-30	10	8
彎曲角度		度°	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190
旋轉角度		度°	360	360	360	360	360	360	360	360	360	360	360
機械精度	送料	mm	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10
	旋轉	度°	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10
	彎曲	度°	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10
